Сварка с помощью полуавтомата обязательно требует применения особых комплектующих. К таковым относится и сварочный рукав (он же газовый шланг), который предназначается для подачи проволоки и газовой смеси. Такие шланги различаются по количеству слоев обмотки, рабочему классу и иным характеристикам, которые позволяют грамотно подобрать нужный расходник для конкретной модели полуавтомата.
Общие сведения

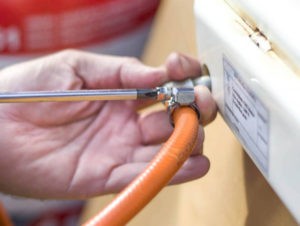

Сварочные рукава (шланги) используются для подачи к газорезательному/газосварочному оборудованию различных технических газов под высоким давлением (например, пропан-бутана, кислорода или ацетилена), а также через них может подаваться топливо. Если выполняются работы именно по электрогазосварке или применяется источник MIG, то данный шланг может передавать смесь защитных газов, аргон или углекислоту.
Наличие подобных рукавов обязательно для всех промышленных и бытовых работ. В зависимости от целей, рассматриваемые комплектующие могут включать:
Стоит заметить, что чаще всего из строя выходит ИМЕННО рукав, поэтому его в ПОЛНОЙ МЕРЕ можно назвать расходным материалом. Этому способствуют следующие рабочие условия:
Конструктивно рукав представляет собой резиновую оболочку, обладающую некоторыми встроенными устройствами, например, системой проволочной подачи. У разных моделей эти особенности конструкции могут различаться.
Сварочный рукав как основной расходный материал
Износ рассматриваемого приспособления обычно происходит за счет повреждения внутренней спирали, которая отвечает за подачу проволоки. Отсюда возникает неверная работа в плане подающего направления и сама деформация канала. Такая ситуация возникает ввиду истирания канала при прохождении по нему стальной ленты или проволоки (но сегодня лента может быть выполнена даже из пластика). Именно процесс подачи приводит не только к обязательной деформации, но и через него происходит накопление пыли и грязи внутри канала. Крайне часто повреждение возникает при использовании алюминиевого проволочного расходника, когда сам канал выполнен из обычной резины. Поэтому, специально для алюминия рекомендуют использовать шланг, изготовленный из тефлоновой трубки. Применение непрочного материала не только может привести к засорам внутреннего пространства, но даже и банальному прорыву шланга, а это уже может грозить взрывом или, в лучшем случае, пожаром.
Маркировка рукавов
Коль скоро каждая группа гибких трубопроводов используется строго для прокачки определенного типа жидкого топлива или газа, то их маркировка осуществляется посредством цветовой дифференциации внешней оболочки, что и позволяет правильно подобрать рукав для конкретной работы и для конкретного оборудования. Наиболее распространенными являются следующие классы:
- «Первый» – для пропан-бутана или ацетилена предусмотрен красный цвет;
- «Второй» – желтый цвет говорит о возможности применения в качестве носителя бензина либо керосина;
- «Третий» – кислородные рукава имеют синий цвет.
Необходимо заметить, что маркировка может выполняться и не сплошным цветом, а двумя продольными цветными полосками, которые проходят вдоль всего гибкого трубопровода, имеющего стандартную черную оболочку. Это является признаком универсальности изделия.
Маркировка позволяет правильно заказать у поставщика необходимый тип рукава. В качестве примера можно разобрать следующее техническое описание характеристик нужного товара «I-16-0,63-ХЛ ГОСТ №9356 от 1975 г.»:
ВАЖНО! Допускается указание в маркировке специальной литеры «У», которая обозначает эксплуатацию только при умеренных температурах. Однако, литера может и не указываться, так как подобные условия использования прямо закреплены в соответствующем ГОСТе.
Классификация шлангов по передаваемому носителю
Данные изделия могут использоваться только с кислородным носителем, имеют нормативно установленную синюю окраску. Диаметр их может варьироваться, но предельное значение не должно быть больше 6,3 миллиметров. Рукав предназначается не только для сварки – его возможно применять и для резки металлических изделий и для паяльных промышленных работ. Основным критерием качества для подобных образцов является тип использованного производственного материала, в качестве которого выступает вулканизированная резина. Самые лучшие модели допускают работу в температурных границах от -35 до +70 градусов по Цельсию. Помимо прочего, из особых отличительных свойств можно выделить:
- Максимальное рабочее давление, находящиеся в границах от 2 до 4 МегаПаскалей;
- Поставка в бухтах с объемом до 40 метров;
- Максимальный диаметр канала составляет 6,3 миллиметра;
- Изделие относится к слабо защищенному третьему классу.
Они имеют красный окрас, соответственно. По своему устройству они значительно сходны, так как в роли основного производственного материала для них выступает высококачественная резина, прошитая специальными нитками. Благодаря материалу, такие трубопроводы имеют хорошую прочность, которая не наносит ущерба общей гибкости. Минимальный температурный режим работы составляет -30 градусов по Цельсию, а максимальный +70. К остальным отличительным качествам можно отнести:
- Максимально возможное рабочее давление не должно превышать 0,63 МегаПаскаля;
- Изделие поставляется в бухтах от 10 до 40 метров;
- Внутренний диаметр не должен превышать 6,3 миллиметра;
- Изделие относится к повышенному классу защиты, т.е. первому.
Эти модели трубопроводов выпускаются в желтом цвете и они предназначены для использования в качестве носителя бензина или керосина. Их конструкция также предусматривает производство из прочной, но гибкой резины, с вкраплением нитяного каркаса. Для них характерно выполнение и в черной вариации, но с обязательным наличием двух желтых полосок по всей длине. Допускается использование данных трубопроводов при температурах от -35 до +70 градусов по Цельсию. Из остальных характерных технических параметров можно упомянуть:
- Максимальное рабочее давление не должно превышать 0,63 МегаПаскаля;
- Поставки осуществляются в бухтах от 20 до 40 метров;
- Они имеют стандартный диаметр внутреннего канала, составляющий 6,3 миллиметра;
- Второй класс защиты относится к средней категории.
Данные изделия предполагают возможность передачи практически любого из вышеперечисленных носителей, но их конструкция усилена специальными армирующими нитями, которые и будут предотвращать либо перегрев носителя, либо его заморозку. Их цветовая маркировка в обязательном порядке предусматривает наличие черного цвета на основании. Рабочие температуры могут варьироваться от -55 до +70 градусов по Цельсию. В качестве особенности нужно упомянуть, что морозостойкие модели (литеры «ХЛ») не рассчитаны на высокое давление, которое не должно превышать 2 МегаПаскаля.
Особенности эксплуатации и возможные поломки
При работе с рассматриваемым типом изделий, их необходимо эксплуатировать только в определенных условиях:
Помимо прочего, необходимо также обучить работника соответствующим правилам безопасной работы, что ОБЯЗАТЕЛЬНО предполагает наличие соответствующего допуска для производства газосварочных работ. Если оборудование не используется долгое время, то его хранение нужно осуществлять в специальном защитном чехле. Излишнее перекручивание рукава или его неоправданные заломы – не допускаются.
Возможные проблемы использования
Большинство специалистов-эксплуатантов рекомендуют при возникновении любой неисправности рукава сразу же заменить его. По большому счету это верно, ведь по трубопроводу передаются взрыво- и пожароопасные субстанции. Однако, сами производители данных приспособлений допускают возможность ремонта при наличии небольших проблем. В любом случае, при замеченной неисправности, шланг должен подвергаться диагностике по всей его длине. Например, ситуация с получением на выходе некачественного сварного шва не всегда связана именно нарушением целостности трубопровода – к подобным обстоятельствам могут привести недостаточная подача газа или банальное заедание проволоки. Здесь будет проще проверить результативность подачи газа или просто заменить автомат подачи проволоки, а сам шланг вряд ли станет причиной такой проблемы.
Трудности выбора
Оптимальный способ приобретения 100%-подходящего шланга к полуавтомату – это банально сориентироваться на рекомендации производителя основного оборудования (полуавтомата). Обычно, все нужные технические параметры для расходников указаны в технической документации к самому аппарату. Необходимо отметить, что большинство производителей допускают использование и взаимозаменяемых аналогов.
Одним из основ правильного выбора станет строгое соответствие приобретаемого приспособления условиям его будущей эксплуатации. Например, для сварки в аргоновой среде следует использовать трубопроводы первого класса с красной маркировкой. Вытяжку его из бухты не нужно осуществлять больше, чем на 2-2,5 метра, ибо это чревато перекручиванием. Соответственно, приобретение шлангов с большой длиной, когда необходимо работать на малых площадях, есть всего лишь неоправданное увеличение финансовых расходов.
Если предполагается выполнение работ при пониженных температурах, то лучше приобрести специальный морозостойкий образец, нежели использовать на пределе возможностей стандартный рекомендованный. Непосредственно перед покупкой следует проверить изделие по всей длине на наличие на основании трещин и возможных отверстий.
Также, необходимо подбирать модель в соответствии с диаметром используемой проволоки. Иногда производитель может указывать стандартные значения в технической документации, которые будут расходиться с реальными. Часто, при допустимых значениях диаметра подающего канала в 0,6-1,6 миллиметра, реальный диаметр находится в границах 0,2-0,6 миллиметра. Отсюда ясно, что проще все подобные показатели проверять опытным путем, просто взяв с собой в магазин кусок расходной проволоки.
Если предполагается покупка полного комплекта расходников (горелка + шланг + разъем подключения), то внимание нужно обратить на следующие нюансы:
Горелка должна обеспечивать принцип эргономичности собственной формы, т.е. ее изгибы должны способствовать сварке из большинства, даже самых затруднительных, положений;
Канал проволочной подачи должен в полной мере быть оснащен пружинными штырьками;
Все подводящие мундштуки разъема должны подходить для конкретного аппарата.
ВАЖНО! Стоит заметить, что некоторые разъемы подключения по евростандарту KZ-2 могут отличаться на комплектных рукавах у российских и китайских производителей. Проще проверить возможность подключения опытным путем, нежели потом заниматься самостоятельной переделкой разъема или докупать для него переходники.
Рейтинг лучших сварочных рукавов на 2023 год
Бюджетные шланги
2-ое место: «Подводка для газовых систем «РТИ», 1 шт.»
Это очень простая модель, работающая исключительно с кислородом. Производитель ориентировал данную модель для бытового использования, поэтому длина трубопровода ограничена всего одним метром. Однако, модель рассчитана на работу с большинством полуавтоматов, может сочетаться с большинством горелок и подключаемых разъемов. Рекомендованная стоимость для розничных сетей – 250 рублей.
Достоинства:1-ое место: «РТИ» 5 метров пропан, ацетилен, бутан, городской газ (I класс -6.3-0.63МПа)»
Модель предназначена для подачи под давлением ацетилена, городского газа, пропана и бутана. Рабочее давление, на которое рассчитана эта модель первого класса, составляет 6,3 МегаПаскалей. Товар произведен на Волжском заводе, его длина соответствует бытовому применению и не превышает 5 метров. Изделие выполнено из высококачественной резины, обладает газовым кордом. Цвет черный с красной маркировкой. Внутренний и наружный слой выполнен из резины и усилен нитяным основанием. Производитель позиционирует данное изделие как универсальное – его применение возможно не только с газовыми полуавтоматами, но и оно может быть приспособлено для газовых компрессоров и баллонов. Оно может использоваться вплоть для полива грядок. При грамотном применении эксплуатационный срок составляет 15 лет. При работе в пониженных температурах — остается эластичным и гибким. Рекомендованная стоимость для розничных сетей – 480 рублей.
Достоинства:Шланги среднего ценового сегмента
2-ое место: «Харис» ацетилен/пропан 6,3 мм класс 1 (6,3 атм) ГОСТ 9356-75 10 м»
Эта модель с красной полосой часто используется не только в жилых домах для соединения газового оборудования, но и может применяться для: пропанового баллона, резака, сварочного аппарата, газовой сварки, полуавтомата, резки металлов, кислородного баллона, газовой плиты. Рабочая среда, которая применяется у газового рукава — это все виды газового топлива: ацетилен, городской газ, пропан, бутан. Отсюда его можно вполне назвать универсальным. Конструкция состоит из внутреннего резинового слоя, нитяного каркаса на базе хлопчатобумажного волокна (имеется возможность заказа на базе непропитанных и пропитанных химических волокон). Маркировка — две цветные полосы красного цвета на наружном слое по всей длине рукава. Рукава имеют трехкратный запас прочности при разрыве гидравлическим давлением. Предназначены для работы в районах с умеренным климатом. Рекомендованная стоимость для розничных сетей – 690 рублей.
1-ое место: «Свельд» рукав 6,3 мм (III класс-6,3-2,0 МПа) 50 метров Россия»
Изделие состоит из нитяного каркаса, имеется внутренний и наружный резиновый слой. Цвет черный. Может применяться в качестве: рукава для газорезного оборудования, в аппаратах для ацетиленовой сварки металла, для аргоно-дуговой сварки, в полуавтоматах, для подачи газа в зону работ, в газовоздушных горелках, для бензокеросиновой резки. Коль скоро шланг отличается повышенной стойкостью, то существует множество вариантов его применения без опаски, включая использование в качестве: топливопроводов автотехники или даже поливочных шлангов (в зимний период остается гибким и эластичным, а вода летом не зацветает и водоросли не образуются). Благодаря высокой прочности и долговечности, отлично подходит для дачных газовых баллонов, компрессоров и т.д. а так же для полива. При использовании не перекручивается, заломы не остаются. При правильной эксплуатации служит до 15 лет. Рекомендованная стоимость для розничных сетей – 2500 рублей.
Достоинства:Комплектные рукава
3-ье место: «Горелка mig (+шланг+разъем) на сварочный аппарат , горелка на полуавтомат 14 ак 5 м»
Самый простой образец комплектного рукава, который сразу уже готов к применению после установки на полуавтомат. Рукав имеет длину в 5 метров, что подразумевает его использование и ориентированность на бытовые цели. Комплект изготовлен на качественном европейском оборудовании. Возможна работа на переходниках, что говорит о допустимости установки на большинство моделей инверторов. Рекомендованная стоимость для розничных сетей – 2500 рублей.
Достоинства:2-ое место: «Тул Портал» MIG 15 АК для полуавтомата (150-180А) (3м)»
Данный комплект предназначен для работы с полуавтоматами, функционирующими на высоких токах, для сварки в среде углекислого газа омедненной проволокой диаметром 0,8-1,0-1,2. Имеется разъем для подключения типа «евро» и может стыковаться с любыми полуавтоматами отечественного или импортного производства, имеющими евроразъем. Длина рукава – 3 метра. Рекомендованная стоимость для розничных сетей – 2600 рублей.
Достоинства:1-ое место: «Инструмент-Дом» сварочная горелка (полнокомплектная) MIG-15АК, 4м»
Комплект предназначен для дуговой сварки, выполняемой при помощи плавящихся металлических электродов в инертном MIG газе. Основная сфера применения – это машиностроение, производство автомобилей, судо- и моторостроение, изготовление стальных конструкций и т.д. Комплект нередко используется в мастерских для выполнения слесарных работ или ремонта транспортных средств. Оборудование включает горелку, газовый шланг и разъем подключения. Рекомендованная стоимость для розничных сетей – 2700 рублей.
Достоинства:Заключение
Выполнение сварочных манипуляций невозможно без использования присадочных материалов и дополнительных вспомогательных приспособлений. Одно из таких устройств – это сварочный рукав, от качества которого будет зависеть общее качество выполняемого сварного шва. И здесь главное не ошибиться с его выбором, для чего следует знать возможные диаметры проводящих каналов, ограничения по давлению и маркировку, которая соответствуют конкретному носителю.
